Welkom op deze website.

Leuk dat je interesse hebt in dit project.


Starttoren:

Schaalmodel / 3D Puzzel:

In het kort: De puzzel wordt in een brievenbus doos geleverd.

Onderaan deze pagina tref je een handleiding en een overzicht van de inhoud aan.

De modellen zijn in het echt te zien op de volgende locaties:

  • Watersport vereniging Vinkeveen Abcoude (WVA)
  • Restaurant BON Vinkeveen

Stukje geschiedenis van de starttoren:

De starttoren doet in de eerste plaats dienst als centrale uitkijk post over de noordplas voor zeilwedstrijden die worden georganiseerd door Watersportvereniging Vinkeveen-Abcoude.  Daarnaast is het bouwwerk een markant herkenningspunt voor zowel lokale bewoners als  recreërend publiek. Het dient als baken voor vele watersporters op de Vinkeveense Plassen.

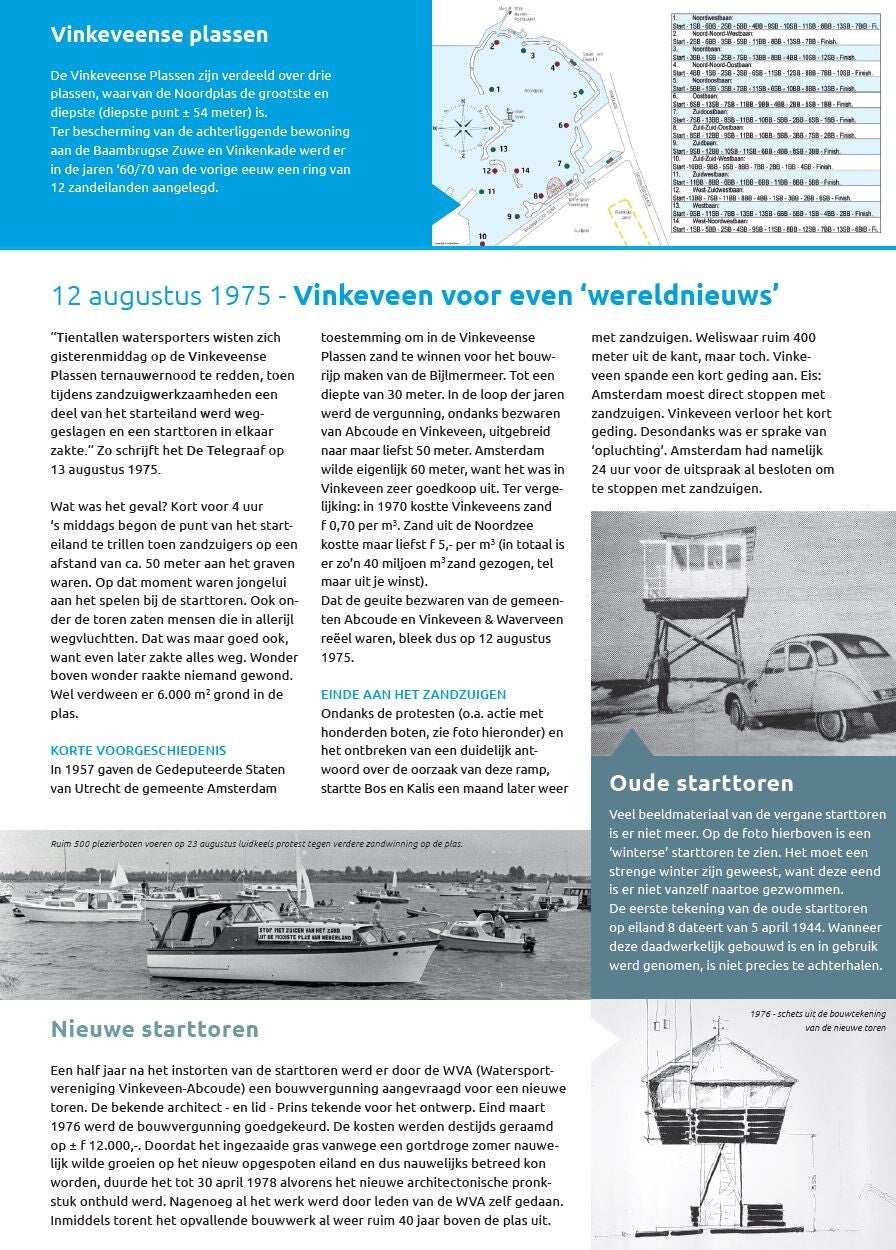

Onderstaand artikel en foto van Jaco Kroon verteld meer over de geschiedenis van de toren.

Voor de oplettende lezer:

Dit jaar "12 Augustus 2025" is de VAL van de oude starttoren precies 50 jaar geleden.

Dan hebben we over 3 jaar het 50 jarig jubileum van de herbouwde toren 30-04-1978 / 2028.

En.... op de achtergrond van de toren zeilt de Ocyaal voorbij. Hoe leuk!!


Hoe is het idee van het schaalmodel ontstaan:

Het einde van het vaarseizoen wordt bij de watersport vereniging afgesloten met een snertrace. Iedereen met een zeilboot mag daarbij aan deelnemen. De winnaar wordt dan bepaald aan de hand van een zogenaamde rating/handicap. Maar omdat het ook vooral een vriendschappelijke wedstrijd is en eventuele protesten afgekocht worden met een pitcher bier kan het zomaar zijn dat je opeens zelf de Snertcup wisselbeker wint.

Men wordt geacht de wisselbeker het jaar daarop in te leveren en te voorzien van een nieuw tekst plaatje met naam en jaartal. En de snertcup dient gevuld zijn met ingrediënten voor de snertsoep. Mijn vader had echter een ander idee gekregen. En maakte dit schaalmodel van de toren. Met succes!

Als je goed naar de starttoren in het echt kijkt is het een heel mooi en doordacht ontwerp!


Project schaalmodel in 3D puzzelvorm:

Houten 3D Puzzels zijn momenteel erg populair bij jong en oud.

Toen ik naar het schaalmodel van pa keek visualiseerde ik hoe dit er ongeveer uit zou komen te zien als houten 3D puzzel. Ik werd meteen enthousiast! Ik ben dan ook gelijk aan de slag gegaan met een 3D tekenprogramma.

Met veel plezier en uitvoerig overleg hebben mijn vader en ik diverse maatvoeringen en details verwerkt in dit model. Ook hadden we diverse meningsverschillen over bepaalde details. Bijvoorbeeld: Loopt het rieten dak rond of in segmenten. Het aantal bankjes en waar ze dan precies staan. En is het balkon nou recht of schuin aan de voorzijde? Dat is maar net afhankelijk van waar je staat en soms op foto niet helemaal duidelijk te zien. Toch nog maar weer een keer terug op locatie gaan kijken. Uiteindelijk met behulp van het 3D Cad programma SketchUp / Autocad en in combinatie met de nauwkeurige lasersnijdtechniek werd dit opeens een goed realiseerbaar project.


De eerste proefmodellen:

Oke, na heel wat muisklikjes heb je eindelijk een 3D model op je beeldscherm. Maar hier kan je nog niet zoveel mee. Je hebt uitslagen nodig, snij contouren. Dus sla je het model als het ware plat tot een 2D snijbestand. Vervolgens een keuze maken voor leverancier. Elke leverancier heeft andere teken regels waar je snijbestand aan moet voldoen. Anders ziet de laser snij machine niet wat het moet doen. (Denk aan snijden, graveren en vlakgraveren. Iedere actie heeft zijn eigen kleur) Eenmaal zover met de lijnen in de juiste kleuren bestel je het eerste model. Wachten duurt lang....... Het pakketje wordt geleverd. Direct aan de slag met het in elkaar zetten. De eerste termen worden uitgesproken. "Euuh" hoe had ik dit bedacht. "Oeps" breekt af. "Ojaa" wilde ik anders doen. "Kak" verkeerde lijnkleur "Ships" vergeten onderdelen. "Hoezo" in spiegelbeeld....  Mijn gevoel is een mix tussen teleurstelling en euforie. Versie 2.0 word vast beter. Ook leer je de eigenschappen van de verschillende materialen kennen. Wat is de sterkte? Kan je het met een slim trucje buigbaar maken? En zit daar een grens aan? (Versie 3.0) En dan op zoek naar de klemmende passing. En zelfs een laserstraal heeft een snij dikte waar je rekening mee dient te houden. En tel je die dikte dan bij een sparing op? Of haal je het er juist van af. Al met al ging het nog wel eens mis ;) (Versie 4.0)

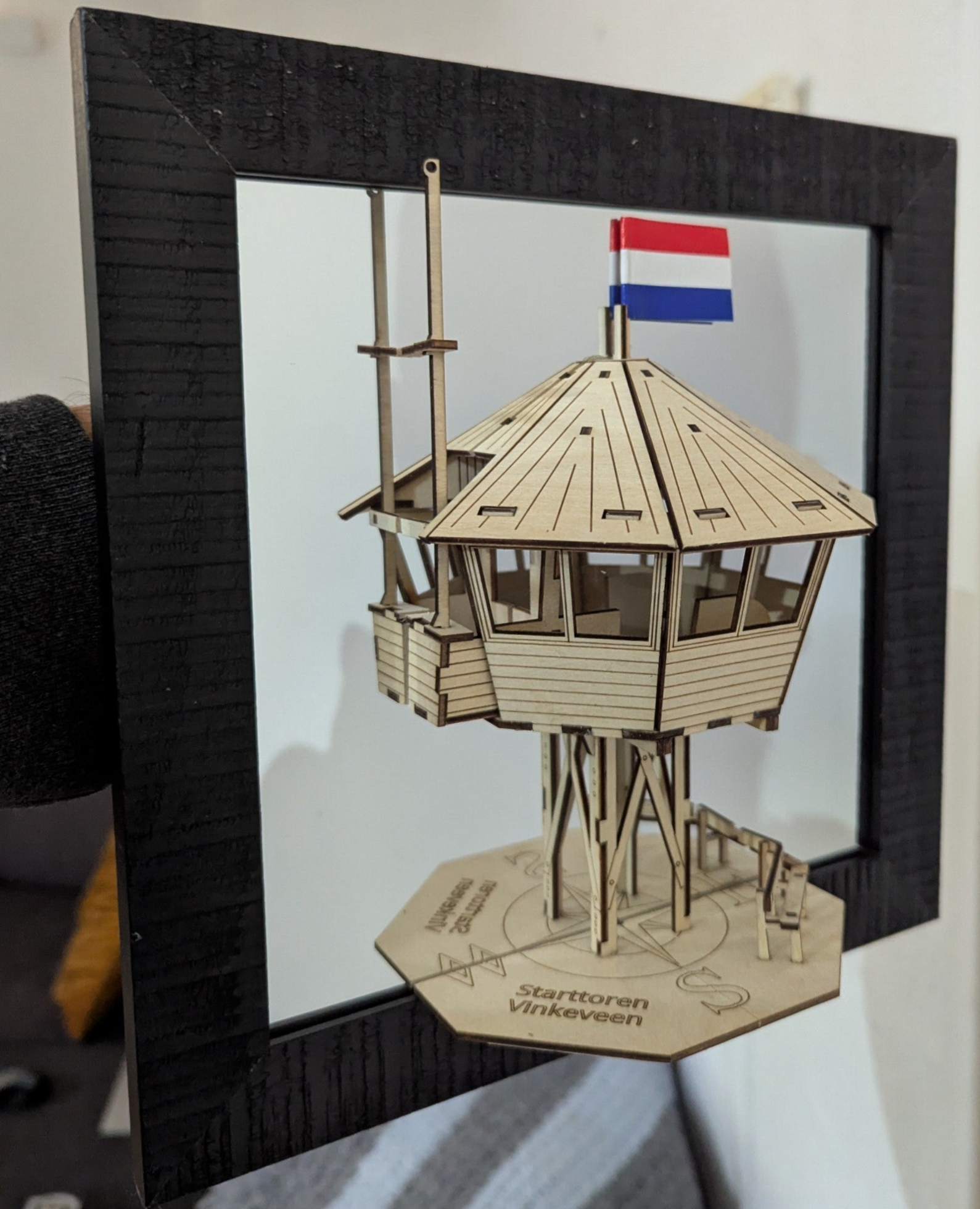

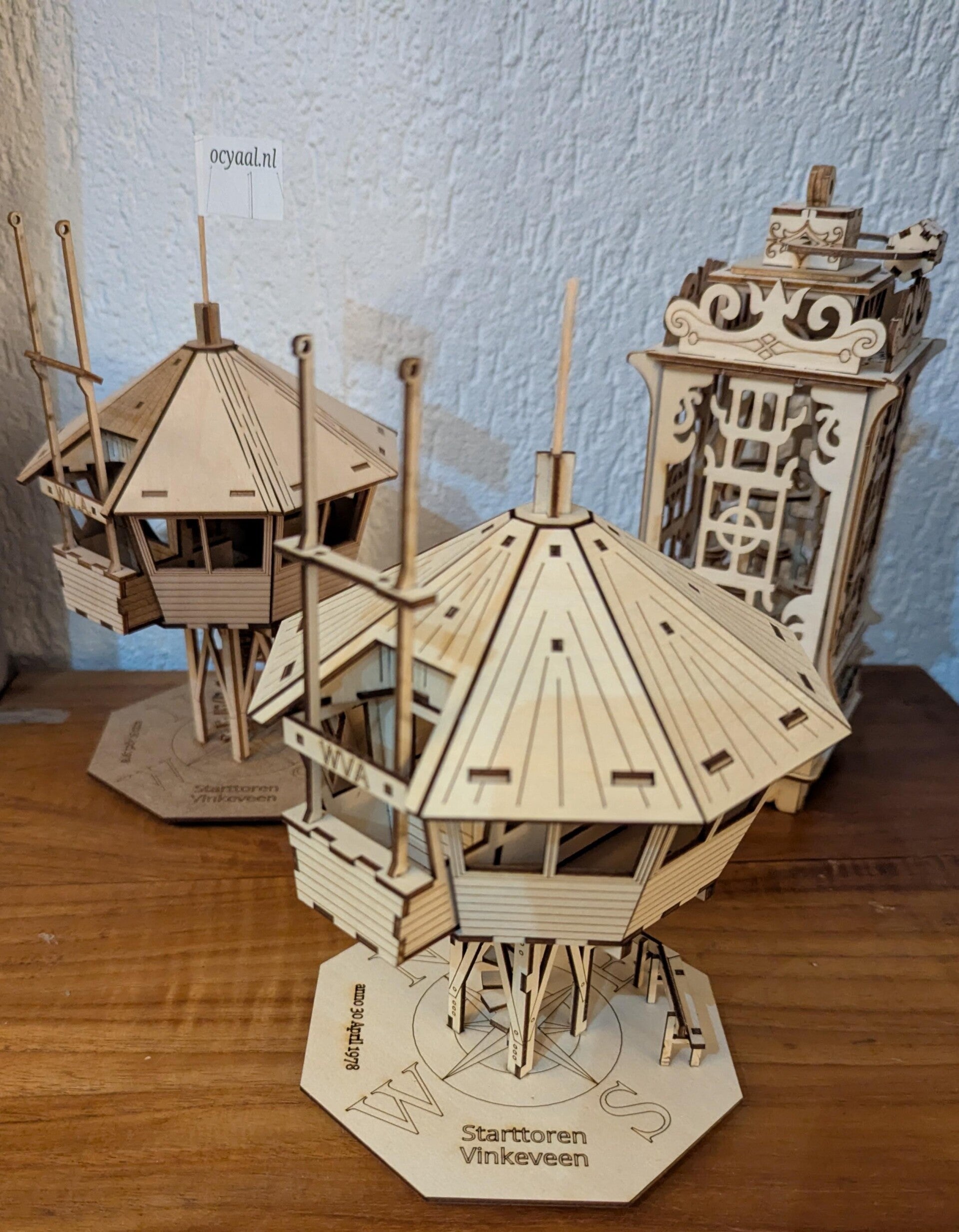

Op de laatste foto is het eind model zichtbaar. Inmiddels versie 5.0 waar ik zeer tevreden over ben. Op de achtergrond rechts staat een 3D lantaarn puzzel waar ik het e.e.a. van heb af gekeken en links achter staat een model gecombineerd uit twee andere materiaalsoorten waar ik niet voor gekozen heb.

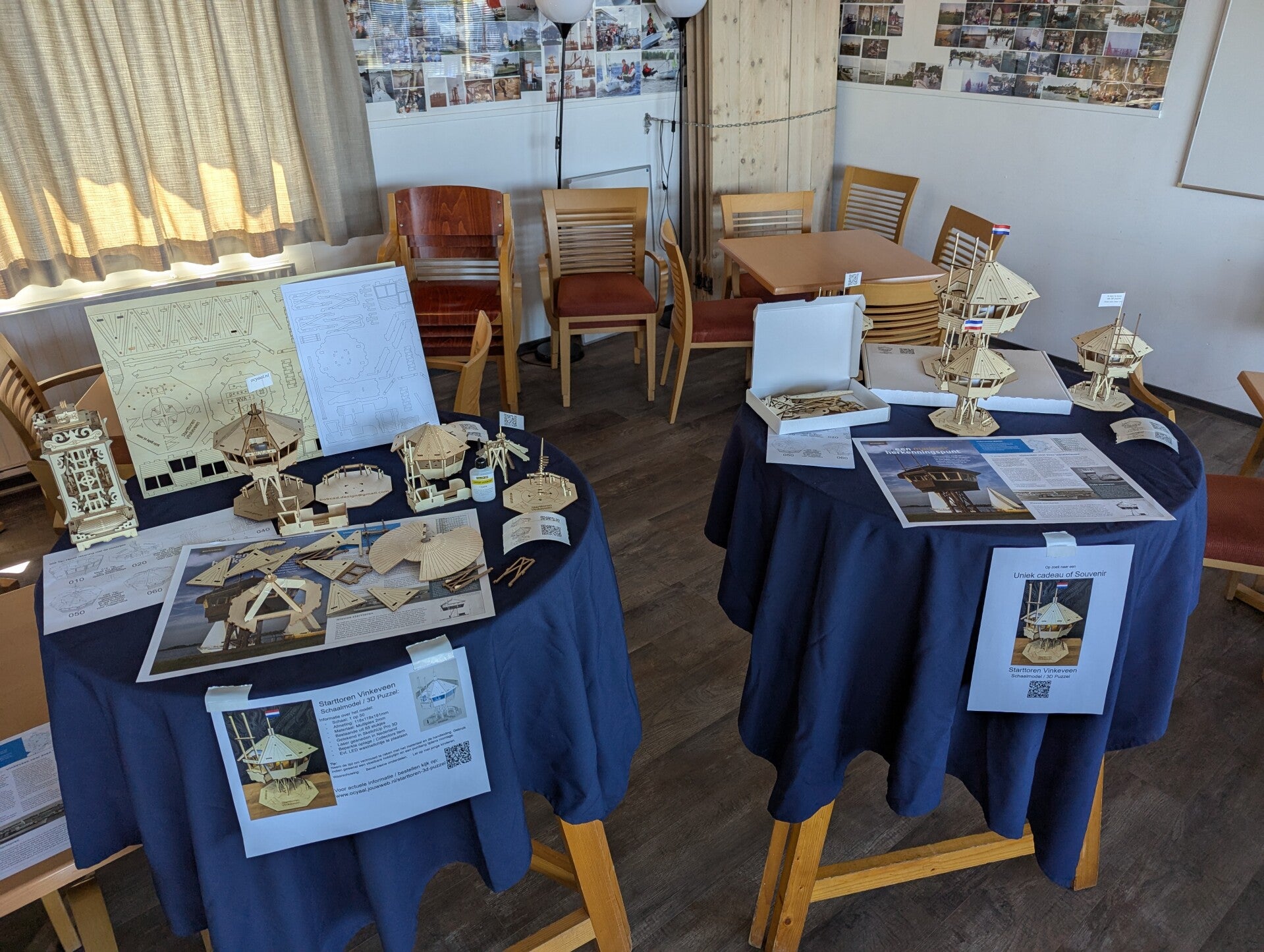

Presentatie 27 April  bij de WVA opening seizoen

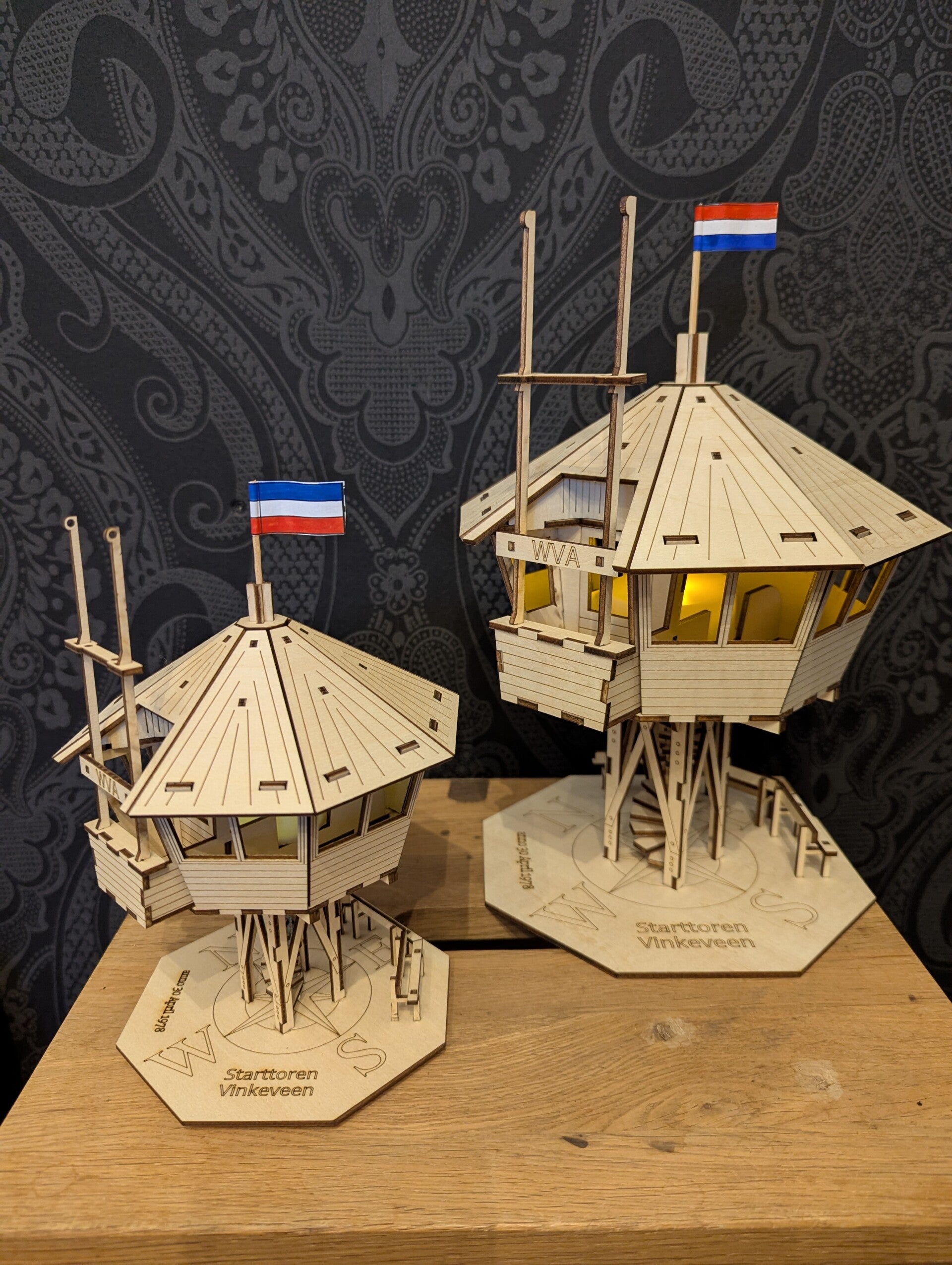

De foto hiernaast/onder toont ook een variant gemaakt van 3mm dik multiplex. Dit model is tot stand gekomen toen 2mm een tijdje niet leverbaar was. (Blijkbaar is Oekraïne een grote leverancier van fijn dun multiplex) De schaal van het XL model komt dan ongeveer op 1 : 33,3


De prijs van dit unieke schaalmodel?

Model type Prijs in puzzelvorm Prijs geassembleerd kant & klaar Afm: LxBxH
2mm Schaal 1:50 € 46 € 61 118x118x190mm
3mm Schaal 1:33 € 71 € 86 177x177x285mm

# Als je niet van puzzelen houdt, dan assembleer ik hem graag voor je.

# Uitgaande van een levertijd van 4 weken.

#Exclusief  verzend kosten.   Binnen de Ronde Venen is brengen/halen.


Enthousiast geworden?

Bestel hier jouw eigen schaalmodel in 3D puzzel vorm:

Het is een leuke beleving / kado / souvenir voor uzelf, uw kinderen, familie of vrienden.

Deel dit project met potentiële liefhebbers  :)

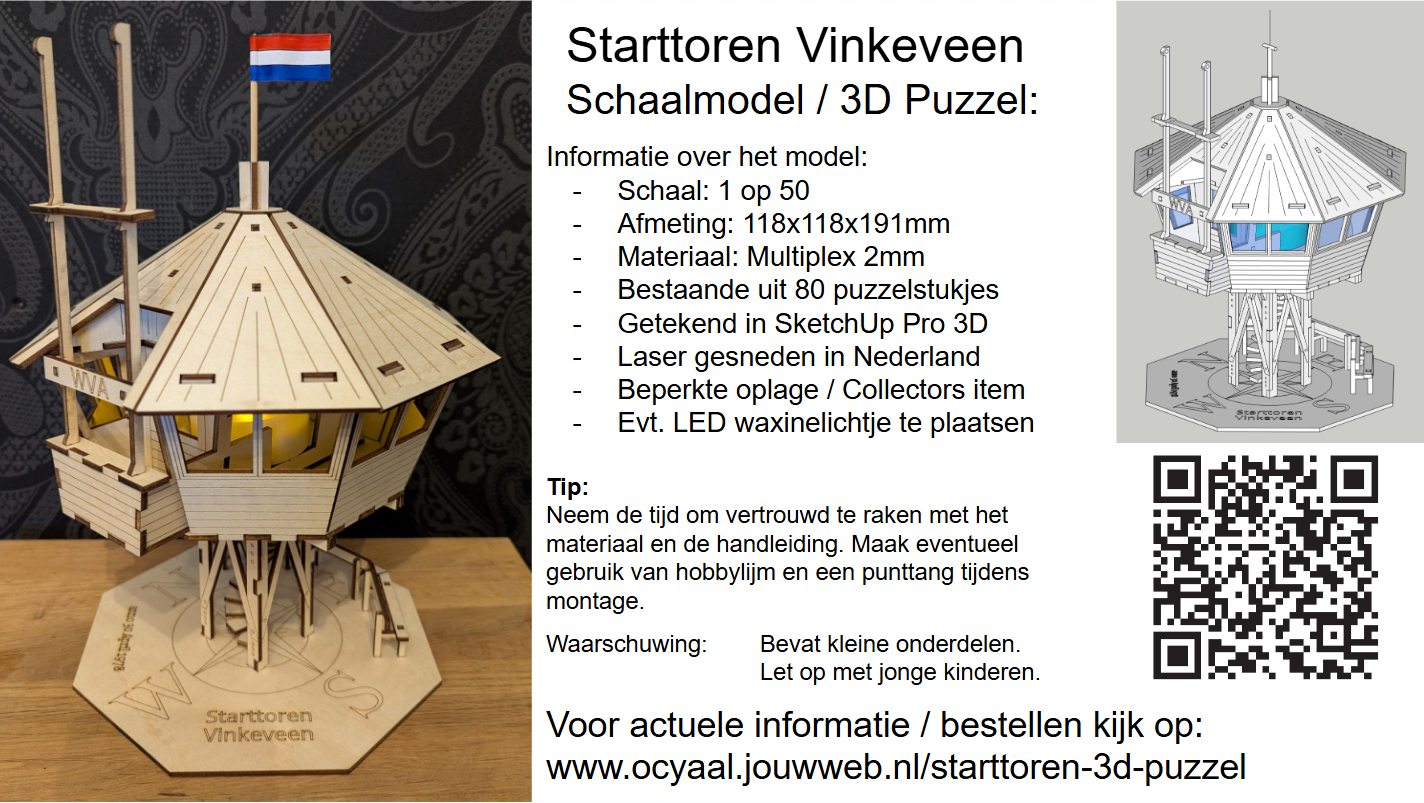

Project flyer:

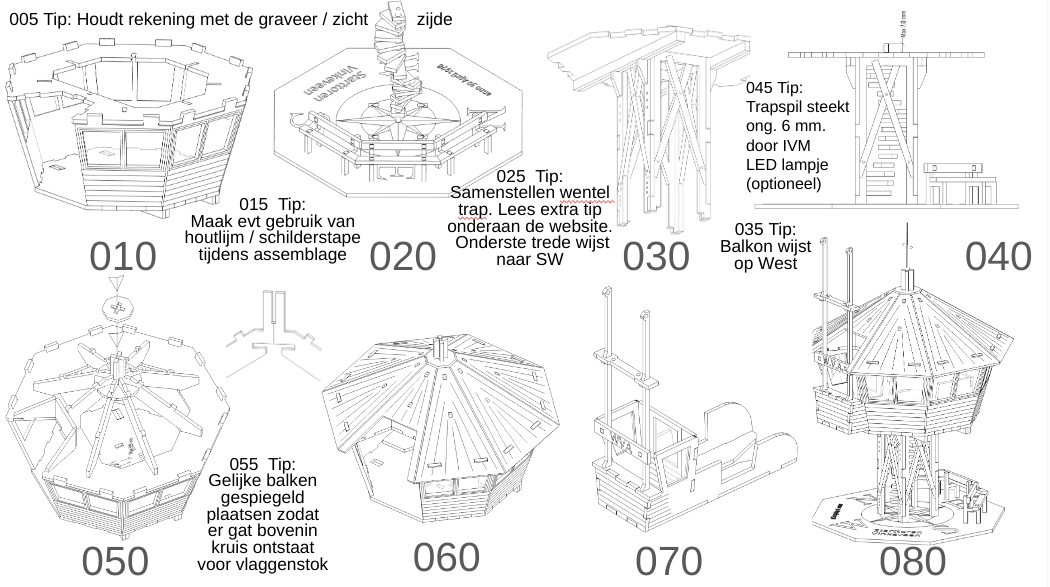

Handleiding:

Laserbestand / Plaatuitslagen / Inhoud puzzelstukjes:

Extra tip:

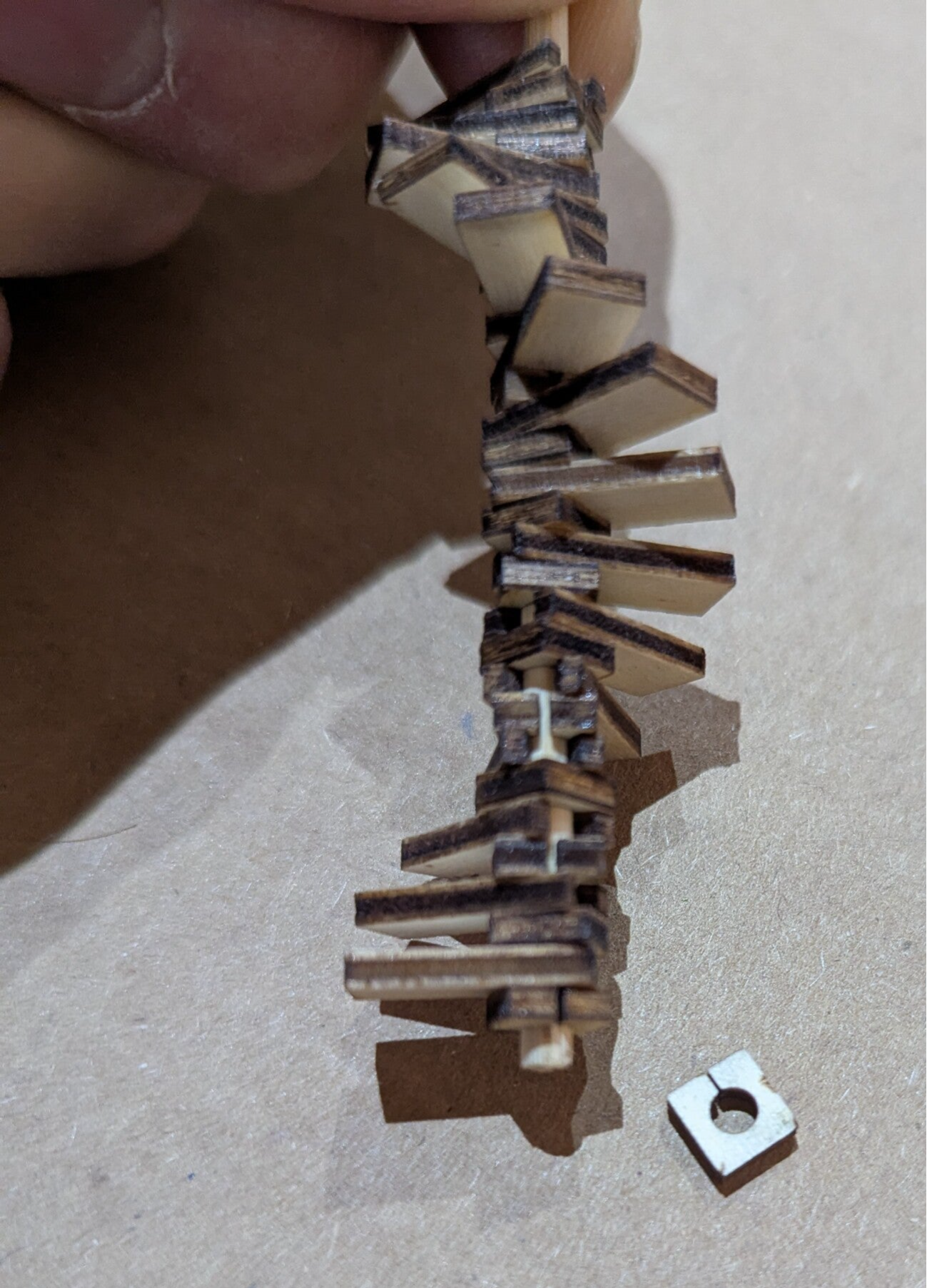

Samenstellen van de wenteltrap.

Lijm de onderste 1ste trede vast met houtlijm. Doe dit op een afstand van 4mm vanaf onderkant spil. (6mm bij het 1:33 model) Gebruik hiervoor 2x 2mm* vul klossen. Waarvan je de onderste 2mm* weer verwijdert na het drogen van de lijm. Deze onderste vrije 2mm* zal in de basis voetplaat van het model zakken. Plaats vervolgens om en om de rest van de treden en vul klossen. Maak er een mooie waaier van.

* [ 3mm bij het 1:33 model ]
